Реконструкция и реставрация зданий

Реконструкция и реставрация зданий различного назначения - это особый, наиболее сложный и трудоемкий вид строительных работ, отличающий большим разнообразием проектных решений и используемых технологий. Специфика и сложность этих работ заключается в:
-в необходимости осуществлять переустройство зданий, построенных в разное время и имеющих свои конструктивные особенности;
-в обязательном учете технического состояния зданий, выявляемого в процессе обследования;
-в комплексном характере решения технических, экономических, социальных и экологических задач.

Понятие капитального строительства: нового строительства, расширения, реконструкции и технического перевооружения действующих предприятий.

Что такое капитальное строительство?Капитальное строительство — это новое строительство, расширение  и реконструкция действующих предприятий, их техническое перевооружение.

Что такое новое строительство?

Средняя квадратическая, предельная и относительная погрешности

Для правильного использования результатов измерений необ­ходимо знать, с какой точностью, т. е. с какой степенью близости к истинному значению измеряемой величины, они получены. Ха­рактеристикой точности отдельного измерения в теории погреш­ностей служит предложенная Гауссом средняя квадратичес­кая погрешность m.

Свойства случайных геодезических погрешностей

Случайные погрешности характеризуются следующими свойствами.

1. При определенных условиях измерений случайные погреш­ности по абсолютной величине не могут превышать известного предела, называемого предельной погрешностью. Это свойство по­зволяет обнаруживать и Исключать из результатов измерений гру­бые погрешности.

2. Положительные и отрицательные случайные

Погрешности и их виды в геодезии

Измерения в геодезии рассматриваются с двух точек зрения: количественной, выражающей числовое значение измеренной величины, и качественной, характеризующей ее точность.

Погрешности измерений разделяют по двум признакам: харак­теру их действия и источнику происхождения.

По характеру действия погрешности бывают грубые, систематические и случайные.

Построение профиля трассы нивелиром

Профилем пользуются при нанесении проектной линии (оси трассы) будущей дороги, канала и др., которая проходит выше или ниже линий профиля.

При этом руководствуются заданными или допустимыми уклонами проектной линии. Уклоном i называется отно­шение превышения h между точками к горизонтальному проложению s между ними:

i = h/s.

Обработка журнала нивелирования трассы

Вычислительная обработка нивелирного хода, про­ложенного между исходными реперами, состоит в вы­числении высот всех связующих и промежуточных точек по исходным высотам начальной и конечной точек хода и по отсчетам по рейкам, взятым при нивелировании трассы.

Вычисления выполняют в следующем порядке :

Нивелирование трассы

После разбивки пикетажа по пикетам, плюсовым точкам и точкам поперечных профилей прокладывают ход технического нивелирования, при­вязанный в начале и в конце трассы к реперам 1 и 2  с известными исходными высотами: Н_реп1 = 62,422 м и  Н_реп2 = 64,367 м.

В качестве связующих точек преимущественно используют пикеты. Записи отсчетов по рейкам на связующих точках и исходных реперах, а также вычисления превышений

Разбивка пикетажа линейного вида

Пикетажный журнал

Перед нивелированием точек трассы их положение определяют на местности по топографической карте, на которой нанесено проектное положение сооружения - дороги, канала и закрепляют кольями, забиваемыми вровень с поверхностью земли. Рядом с ними забивают «сторожки» - колья, выступающие над поверхностью земли на 0,2 м, и на верхней их части за­писывают название точки. Такими точками являются пикеты, устанавливаемые через 100 м на оси трассы и обозначаемые на сторожках надписью ПК 0 (в начале трассы), ПК 1, ПК 2, ...; плюсовые точки — характерные точки рельефа (перегибы скатов) между пи­кетами,

Поверки и юстировки нивелиров

У нивелиров с цилиндрическим уровнем и элевационным винтом, а также у нивелиров с самоустанавливаю­щейся линией визирования проверяют выполнение сле­дующих условий.

Ось круглого уровня должна быть параллельна верти­кальной оси нивелира. Для поверки, действуя подъемными винтами, приводят пузырек уровня в нуль-пункт. Затем поворачивают нивелир вокруг вертикальной оси на 180°.

Классификация нивелиров

Классификация  нивелиров.

В зависимости от устройств, применяемых для приведения визирной оси трубы в горизонтальное положение, ни­велиры выпускают двух типов: с компенсатором углов наклона зрительной трубы и с уровнем при ней. У нивелиров, выпуска­емых промышленностью Содружества Независимых Государств (СНГ), наличие в марке буквы К означает, что труба нивелира снабжена компенсатором, а буквы П — прямое изображение, например, нивелиры Н-05К, Н-ЗК, Н-10КП.

Понятие техническое нивелирования

Нивелирование — это вид геодезичес­ких измерений, в результате которых определяют превышения точек, а также их высоты над принятой уровенной поверхностью

Нивелирование производят для изучения форм рельефа, опре­деления высот точек при проектировании, строительстве и экс­плуатации различных инженерных сооружений.

Результаты нивелирования имеют большое значение для реше­ния научных задач как самой геодезии, так и других наук о Земле.

Штативы визирные цели для теодолитов

Для установки теодолитов на местности используют штативы. Верхняя часть штатива представляет собой горизонтально расположенную металлическую площадку 1, называемую головкой. В середине головки размещается отверстие, через которое пропус­кают становой винт 2, крепящий теодолит со штативом. С головкой соединены нераздвижные (постоянной длины) и раздвижные (пе­ременной длины) ножки 3.

Штативы:

а — типа ШН; б — типа ШР;

1 — головка (площадка); 2 — становой винт; 3 — ножка; 4 — наконечник;

5 — ремень для переноски; 6 — упор; 7 — ограничитель; 8 — зажимной блок

Поверки и юстировки теодолитов

При транспортировке и хранении теодолиты уклады­вают в специальные ящики и футляры. Наибольшее распространение получили металлические футляры, изготавливаемые из легких алюминиевых сплавов. У тео­долита ТЗО основание футляра может служить подставкой при установке на штативе.

Для производства исследований, поверок и устранения неисправностей     теодолиты     снабжаются     отвертками, шпильками, ключами. В комплект теодолита может вхо­дить оптический центрир для точной установки его над точкой, накладной уровень, ориентир-буссоль для ориентирования теодолита по магнитному меридиану, визирные      марки с подставками и штативами и др.

Теодолиты в геодезии

На этом принципе основано устройство теодолитов. Прибор состоит из подставки, которую устанавливают на три   подъемных винта. В отверстие подставки 2 входит ось 11 враще­ния лимба 3, в которую, в свою очередь, входит ось 10 алидады 4. Лимб — рабочая мера теодолита — представляет собой круг с де­лениями. Алидада — часть прибора, расположенная соосно с лим­бом, на которой имеются элементы отсчетного устройства и две подставки 5, несущие ось вращения НН зрительной трубы 8 вер­тикального круга с алидадой 6 и лимбом 7. На защитном корпусе алидады укреплен цилиндрический уровень 9. Зрительная труба теодолита представляет собой визирное устройство, содержащее объектив, окуляр и сетку нитей. Уровень служит для приведения в определенное положение прибора в целом и отдельных узлов от­носительно отвесной линии.

Принципы измерения горизонтальных и вертикальных углов

Измерение горизонтальных и вертикальных углов на местности выполняют специальными приборами – теодолитами.

Горизонтальный угол — это ортогональная проекция простран­ственного угла на горизонтальную плоскость.

Вертикальный угол, или угол наклона, — это угол, заключен­ный между наклонной и горизонтальной линиями.

Поиск подземных коммуникаций при геодезии

Поиск подземных коммуникаций предусматривает выявление их местоположения в период эксплуатации, т. е. когда коммуника­ции скрыты и на поверхности земли существуют лишь смотровые и регулировочные сооружения. Как уже было сказано в предыду­щем параграфе, для этой цели широко применяют специализи­рованные электронные приборы — трубокабелеискатели (трассоискатели, кабелеискатели, искатели трубопроводов).

Геодезическая съемка подземных коммуникаций

Съемка подземных коммуникаций производится для составле­ния специализированных планов, отражающих состояние подзем­ного хозяйства данной территории. Эти планы необходимы для технической инвентаризации коммуникаций при их эксплуата­ции, а также для решения проектных задач при строительстве и реконструкции сооружений.

Разбивка подземных коммуникаций и геодезические работы при их укладке

Наиболее распространенным способом прокладки подземных сетей является открытый способ, при котором коммуника­ции укладываются в траншеях.

Разбивочные работы по устройству траншей начинают с выно­са на местность оси трассы и характерных ее точек — центров колодцев, углов поворота, промежуточных створных точек и др. Исходной документацией служат проектный план и профиль трас­сы, на основании которых составляется разбивочный чертеж. На этом чертеже указывают: положение разбиваемого участка ком­муникации; пункты геодезического обоснования и точки ситу­ации, которые могут быть использованы для разбивки; расстоя­ния между характерными точками трассы, а также все данные по их линейным и угловым привязкам.

Общие сведения о подземных коммуникациях

Общие сведения о подземных коммуникациях при геодезичски работах в строительстве

   На застроенных территориях и промышленных площадках про­ходит много подземных коммуникаций и специальных сооруже­ний для них.

К подземным коммуникациям относятся такие прокладки в грунте как трубопроводы, кабельные сети, коллекторы.

         Трубопроводы — это сети водопровода, канализации, газоснаб­жения, теплофикации, водостока, дренажа, нефте- и газопрово­ды и другие прокладки, предназначенные для транспортирова­ния различного содержимого по трубам.

Составление контурного топографического плана

Размеры листа бумаги или количество листов для со­ставления плана теодолитной съемки определяют по коор­динатам точек полигона. Для определения протяженности участка по оси X их ведомости координат выбирают наи­большую абсциссу х_тах и наименьшую x_min и берут их разность. Аналогично определяют протяженность его по оси У.

Способы теодолитной съёмки ситуации

Горизонтальную (теодолитную) съемку выполняют от вершин и сторон теодолитного хода с помощью теодолитов технической точности. Расстояния измеряют лентой или дальномерами. Тео­долитную съемку рекомендуется применять для составления пла­нов застроенной территории масштабов

1 : 2000, 1 : 1000 и 1 : 500. Приемы и методы теодолитной съемки лежат в основе геодезиче­ских методов обмеров архитектурных сооружений.

Теодолитные ходы в теодолитной съемке

Теодолитным ход - это система закрепленных в натуре точек, например 1, 4, 5, координаты которых определе­ны из измерения углов В и расстояний D.

Теодолитный ход начинают создавать с осмотра местности — рекогносцировки, цель которой — определить наиболее благопри­ятные места для закрепления вершин теодолитного хода и створов для промеров углов и линий между ними. Как правило, теодолитные ходы прокладывают между точками государственной гео­дезической сети, например II, III. Связь теодолитных ходов с пунк­тами более высокого класса называют привязкой.

Назначение планово - съёмочного обоснования

Для составления топографических планов и цифровых моделей мест­ности (ЦММ) необходимо выполнение целого комплекса мероприятий: проектирование, производство геодезических измерений и их камераль­ная обработка. Этот комплекс мероприятий, в результате выполнения ко­торого получают план местности и ЦММ, называют топографической съемкой.

Понятие о цифровых моделях местности

Цифровой моделью местности (ЦММ) называют совокупность точек местности с известными трехмерными координатами и различными ко­довыми обозначениями, предназначенную для аппроксимации местности с ее природными характеристиками, условиями и объектами.

Кодовые обозначения характеризуют связи между соответствующи­ми точками ЦММ.

Общая ЦММ — это многослойная модель, которая в зависимости от
назначения может быть представлена сочетанием частных цифровых мо­делей (слоев): рельефа, ситуационных особенностей, почвенно-грунтовых, гидрогеологических, инженерно-геологических, гидрометеорологи­ческих условий, технико-экономических показателей и других характе­ристик местности.

Нивелирование поверхности по квадратам

Нивелирование поверхности выполняется для получения круп­номасштабных топографических планов равнинной местности. Плановое положение точек определяют путем проложения теодо­литных ходов, высоты точек — геометрическим нивелированием с использованием технических нивелиров. Нивелирование поверх­ности может производиться двумя способами: по квадратам и пу­тем проложения нивелирных ходов с разбивкой поперечников.

Понятие о тахеометрической съемке

Тахеометрия — быстрое измере­ние выполняется с помощью тахеометров и является в настоя­щее время самым распространенным видом съемки незастроен­ных территорий, участков архитектурных ансамблей, а также уз­ких полос местности при изысканиях под проектирование и строительство автомобильных и железных дорог, трубопроводов, каналов и т. д. Внедрение в производство тахеометров-автома­тов существенно сокращает сроки проведения съемки и повы­шает качество работ.

Планово-высотное съёмочное обоснование топографических съёмок

Топографическая съемка — это комплекс геодезических работ, выполняемых на местности для составления топографических карт и планов. Различают съемки для составления топографических планов крупных масштабов (1:500, 1:1000, 1:2000, 1:5000) и мел­ких (1:10000, 1:25 000 и мельче). В инженерной геодезии выпол­няют в основном съемки крупных масштабов.

Прямая и обратная геодезические задачи

Прямая  геодезическая задача состоит в вычислении точки по координатам исходной точки, дирекционному углу и горизонтальному проложению между ними.

Например даны координаты точки 1 х₁ = +2120, 80 м, у₁= - 509,25м , s_1-2=462,80,            r_1-2=ЮВ:64⁰ 11,. Вычислить координаты точки 2.

Приборы для ориентирования на местности

При ориентировании на местности для измерения магнитных азимутов и магнитных румбов пользуются буссолями (рис. 2. а) и компасами (рис. 2, б).

Главные части буссоли или компаса — магнитная стрелка 1, вращающаяся на острие шпиля, и кольцо 2 с угловыми делени­ями. Северный конец стрелки делают темно-синим или черным.

Азимуты, румбы, дирекционные углы и зависимости между ними

При выполнении геодезических работ на местности, работ с картой или чертежом необходимо определить положение линии (ориентировать линию) относительно стран света или какого-нибудь направления, принимаемого за исходное.

Ориентирование заключается в том, что определяют угол между исходным направлением и направлением данной линии. За исход­ное направление для ориентирования принимают истинный (гео­графический), магнитный меридианы или ось абсцисс прямо­угольной системы координат плана. В качестве углов, определя­ющих направление линии, служат истинный и магнитный азиму­ты, румбы и дирекционные углы.

Охрана туда при выполнении геодезических работ на строительном объекте

При выполнении геодезических работ на строительном объекте следует руководствоваться правилами охраны труда, разработанных и утвержденных в установленном порядке.

При внедрении в строительство новых технологий труда или нового оборудования геодезические работы следует производить в соответствии с инструкциями, разработанными специально для этих случаев и утвержденными в установленном порядке.

К производству геодезических работ допускаются лица, прошедшие вводный инструктаж и обучение правилам охраны туда на геодезических и строительных работах, а также инструктаж по охране непосредственно на рабочем месте.

Геодезические наблюдения за перемещениями и деформациями сооружений

Геодезические наблюдения за перемещениями и деформациями зданий и сооружений проводятся в целях:

- выполнение требований ведомственных инструкций и предписаний проектных организаций на постоянный геодезический мониторинг осадки и деформаций в процессе возведения и эксплуатации зданий и сооружений, имеющих большое народнохозяйственное значение;

Правила обращения с геодезическими приборами и их хранение

Срок службы геодезических приборов зависит от пра­вильного обращения и хранения. Являясь точными и сложными приборами, они требуют бережного и внима­тельного обращения с ними. Во время работы в полевых условиях приборы предохраняют от нагрева солнцем, дождя,  пыли,  особенно при  высокоточных  измерениях.

Измерение вертикальных углов

В вертикальной плоскости теодолитом измеряют углы наклона или зенитные расстояния (рис. 2). Принято различать положительные и отрицательные углы на­клона. Положительный угол образуется разностью между направ­лением на предмет, располагаемым выше уровня горизонтальной оси вращения трубы, и направлением, соответствующим гори­зонтальному положению визирной оси. Отрицательный угол об­разуется между горизонтальным положением визирной оси трубы и направлением на точку, располагаемую ниже горизонтальной оси вращения трубы.

Измерение горизонтальных углов

Горизонтальный угол ВАС (рис.1) на местности из­меряют так. В вершине измеряемого угла устанавливают теодо­лит. Головку штатива располагают примерно над знаком, а ее верх­нюю площадку приводят в горизонтальное положение. Наконеч­ники ножек штатива вдавливают в грунт.

Измерение горизонтального угла

Измерение длины линий дальномерами

Дальномерами называются геодезические приборы, с помощью которых расстояние между двумя точками измеряют косвенным способом. Дальномеры подразделяют на оптические и электрон­ные. Оптические дальномеры делятся на дальномеры с постоян­ным параллактическим углом и дальномеры с постоянным бази­сом, электронные дальномеры — на электронно-оптические (светодальномеры) и радиоэлектронные (радиодальномеры).

Измерение длины линий мерными приборами

Измерение линий состоит в том, что мерный прибор (ленту, рулетку)

последовательно откладывают между начальной и ко­нечной точками

измеряемой линии.

Для этого сначала подготавливают к измерению створ линии и измерительные приборы.

При подготовке створа линии к измерению ее концы фиксиру­ют кольями, штырями, обрезками труб и т.п.; расчищают полосы шириной 1,5... 2,0 м от растительности и остатков снесенных стро­ений; забивают колья или штыри в местах перегибов местности.

Компарирование в геодезии

Компарирование
До начала работы мерные приборы сравнива­ют с эталонами — компарируют. За эталоны принимают отрезки линий на местности или в лаборатории, длины которых известны с высокой точностью. Длина l-мерного прибора ленты или рулет­ки определяется уравнением, которое в общем виде можно запи­сать следующим образом:

Виды измерителей в геодезии

Измерение линий на местности — один из самых распространенных видов геодезических измерений. Без из­мерения линий не обходится ни одна геодезическая работа. Ли­нии измеряют на горизонтальной, наклонной и вертикальной плос­костях. Их производят непосредственно — металлическими и де­ревянными метрами, рулетками, землемерными лентами и специ­альными проволоками, мерными дорожными колесами, а также косвенно — электронными, нитяными и другими дальномерами.

Проведение геометрического нивелирования

Геометрическое нивелирование сводится к установке визир­ной оси прибора в горизонтальное положение и взятию отсчетов по рейкам.

Нивелирование, как правило, начинают с репера (R_p) или с точки, отметка которой известна. В этом случае на начальной и следующей (определяемой) точках устанавливают рейки. Ниве­лир размещают приблизительно посередине между точками. Пользуясь подъемными винтами, пузырек круглого уровня при­водят в нуль-пункт.

Способы нивелирования в геодезии

По способам выполнения и применяемым приборам различают: геометрическое, тригонометрическое, гидростатическое и барометрическое нивелирования.

Геометрическое нивелирование – наиболее распространённый способ. Его выполняют с помощью нивелира, задающего горизонтальную линию визирования. Сущность геометрического нивелирования(рис. А) заключается в следующем. Нивелир устанавливают горизонтально и по рейкам с делениями, стоящими на точках А и В, определяют превышение h как разность между отрезками а и b: h = а – b.

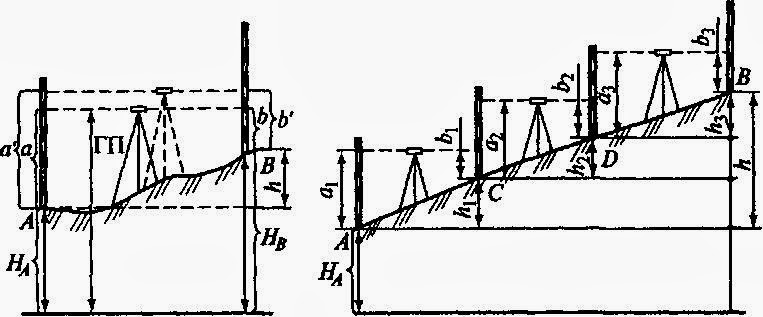

Рис. 1  Схемы нивелирования:

а — простого; б — сложного

Геодезические работы при возведении надземной части зданий

  Геодезические работы при возведении надземной части зданий и сооружений

Геодезические работы при возведении надземных частей сбор­ных зданий заключаются в разметке ориентирных рисок для уста­новки (монтажа) крупноразмерных элементов и выносе высот­ных отметок (уровней) монтажного горизонта.

К работам надземной части сборных зданий относят:

1. Геодезические работы при возведении крупнопанельных зданий

2. Геодезические работы при возведении каркасных зданий

3. Геодезические работы при монтаже блочных зданий.

4.Геодезические работы при возведении зданий из монолитного железобетона и кирпичных зданий.

Геодезические работы при возведении зданий из монолитного железобетона и кирпичных зданий.

Наиболее пластичная конфигурация зданий и сооружений достигается при их возведении из монолитного железобетона и кирпича.

Геодезические работы при возведении зданий из монолитного железобетона состоят из разметки на горизонтальных плоскостях перекрытий ориентирных рисок для установки арматуры и опа­лубки. Опалубочные технологии могут быть условно разделены на горизонтально и вертикально устанавливаемые элементы опалуб­ки.

3. Геодезические работы при монтаже блочных зданий.

Для монтажа блочных зданий геодезические работы на­чинают с переноса на фундаменты осей, проходящих по габаритным размерам здания. Затем разбивают все оси, проходящие по несущим стенам. От этих осей размечают и тонкими карандашными черточками наносят по граням стен установочные риски для монтажа сборных элементов. Проводят также линии, отнесенные от граней на определенное, заранее обусловленное, расстояние (обычно 200 мм). Как правило, в натуру выносят установочные риски только в начале и конце стены. Между ними натягивают тонкую металлическую проволоку или леску (причалку), по кото­рой ориентируют все промежуточные блоки при их установке.

Геодезические работы при возведении каркасных зданий

Основными элементами каркасных зданий являются колонны, ригели и плиты перекрытий. Геодезическую разбивку и выверку производят в основном для монтажа колонн, все остальные кон­струкции монтируются практически без участия геодезиста.

 До начала возведения каркасных зданий производят разметку сборных элементов, подготовленных для возведения здания. Г Для этого на элементы наносят установочные риски — тонкие чер­точки длиной до 60 мм, по которым сборные элементы совмещают; с ориентирными рисками, ранее размеченными от осей на установленных конструкциях. Риски наносят ярким цветным карандашом.

Геодезические работы при возведении крупнопанельных зданий

При возведении крупнопанельных зданий с продольными не­сущими стенами наносят ориентирные риски для установки па­нелей стен, лестнично-лифтовых узлов и других элементов. Нано­сятся риски на верхних поверхностях перекрытий над смонтиро­ванными ниже этажами.

Ориентирные риски для наружных стен размечают с внутрен­ней стороны корпуса, средние продольные оси — со стороны, про­тивоположной лестнично-лифтовому узлу, а для стенок жестко­сти — с любой стороны.

Геодезические работы при возведении подземной части зданий

Геодезические работы при возведении подземной части зданий

В соответствии с терминологией, принятой в проектно-сметной документации согласно указаниям СНиП, строительный объем здания определяется как сумма строительных объемов: выше от­метки +0,00 — надземная часть здания, ниже этой отметки — под­земная часть здания и цокольный этаж, если верх его перекрытия находится ниже средней планировочной отметки земли не менее чем на 2 м.

К строительным работам по возведению подземной части зда­ний относятся земляные работы по отрытию котлованов, их обу­стройству и укреплению искусственными конструкциями (под­порные стенки, шпунтовые ограждения, сваи и т. п.).

К ним относят:

1. Земляные работы

2. Свайные основания

3. Сборные фундаменты

Геодезические работы для сборных фундаментов

Сборные фундаменты. Основания под фундаменты проверяют по высоте нивелированием. При глубине котлована до 3 м отмет­ки на его дно переносят непосредственно с бровки. При этом зад­нюю рейку устанавливают на один из реперов, а переднюю — на стойку строительной скамейки на дне котлована или закреплен­ный кол. Нивелир устанавливают очень низко, так чтобы визир­ная ось располагалась на высоте не более 1,2 м от поверхности земли. При глубине котлована более 3 м отметки переносят на его дно в несколько приемов. Нивелирный ход прокладывают по трассе выезда автомашин со дна котлована (по пандусу), а при его от­сутствии для установки рейки используют откос.

Геодезические работы для свайных оснований

Свайные основания. Места забивки свай определяют от точек пересечения осей. Оси, закрепленные вне контура котлована, пе­реносят сначала на верхнюю бровку, а затем на его дно. Последо­вательность разбивки мест погружения свай зависит от типа свай­ных полей, принятых схем погружения свай, направлений движе­ния копровых установок (установка для забивки или погружения свай).

Геодезическое обеспечение при земляных работах

Земляные работы. Исходными данными при отрытии котлова­нов, траншей и других перемещениях грунта служат топографичес­кие планы с нанесенными на них проектами сооружений. Проекты вертикальной планировки, траншей, котлованов, насыпей, выемок, карьеров сначала выносят в натуру. Разбивку контуров сооружений выполняют по существующей к началу работ поверхности.

Исполнительные съемки

Исполнительные геодезические съемки выполняют организации, осуществляющие строительно-монтажные работы. При возведении особо сложных объектов съемки могут выполняться с привлече­нием специализированных организаций.

Места, точки, параметры, методы, порядок проведения и объем съемок устанавливают в соответствии с проектной документацией.

Права, обязанности и ответственность между организациями определены в «Положении о взаимоотношениях организаций гене­ральных подрядчиков с субподрядными организациями».

Разбивки при монтаже подкрановых конструкций

Монтаж подкрановых балок подготавливают по материалам исполнительной съемки верха колонн, в которых указаны их откло­нения относительно разбивочных осей и отклонения консолей от проектных отметок

Плановая подготовка монтажа подрановых балок. На консолях торцевых (крайних) колонн цеха наносят риски оси подкрановых балок на проектном расстоянии от грани колонны с учетом поправки за фактическое поперечное отклонение колонны от продольной оси.

Обеспечение геометрической точности строительства надфундаментных частей зданий и сооружений

Контроль точности устройства надземных частей зданий или сооружений осуществляют в плане и по высоте. В плане измеряют расстояния между смонтированными элементами, затем полученные результаты сравнивают со значениями проектных привязок и расстоя­ний между осями  и вычисляют допущенные отклонения.

1. Разметка колонн, их рихтовка при установке

До начала монтажа металлических колонн на анкерные болты фундаментов, выше опорных плит, наносят черту, обозначающую проектную отметку. От отметки откладывают вдоль вертикали про­ектные расстояния до опорных плит колонн и отмечают их рисками, по которым затем ведут рихтовку опор под колонны.

Разбивка промышленных сооружений

Промышленные предприятия представляют собой комплекс сооружений, обеспечивающих производство и выпуск определен­ной продукции. Входящие в его состав сооружения производствен­ного назначения называют промышленными. К ним относятся: спе­циализированные здания, в которых осуществляется определен­ный технологический процесс; связанные с ними здания энерге­тических, силовых и других установок; складские помещения, в том числе и механизированные; подземные и надземные комму­никации и т.д. По своему объемно-планировочному и конструктивному решению промышленные здания отличаются большим разнообразием, зависящим от назначения, последовательности операций технологических процессов, расположения и габарит­ных размеров оборудования и т.д.

Технологичесик особенности возведения зданий

Обьемно-планировочные решения промышленных зданий
На практике наиболее часто встречаются одноэтажные полносборные промышленные здания площадью 3-20 тыс. м2. Они могут быть бескаркасными или оборудованными мостовыми кранами. Пролеты зданий могут быть 12, 18, 24, и 30м, шаг колон составляет 6 и 12 м, высота зданий от 8,4 до 18 м. Масса сборных элементов составляет от 2,5 до 33т. Здания характеризуются однотипными ячейками, конструкциями и большими размерами в продольном и поперечном направлениях.

Условные знаки на планах и картах в геодезии

На топографических картах и планах изображают разные объекты местности: контуры населенных пунктов, сады, огороды, озера, реки, линии дорог, электропередачи. Совокупность этих объек­тов называется ситуацией. Ситуацию изображают условными зна­ками.

Условные знаки, обязательные для всех учреждений и органи­заций, составляющих топографические карты и планы, устанав­ливаются Федеральной службой геодезии и какографии  и издаются либо отдельно для каждого масштаба, либо для группы масштабов.

Формы рельефа и его изображение

Рельефом местности называется совокупность неровностей зем­ной поверхности.

В зависимости от характера рельефа местность подразделяют на равнинную, всхолмленную и горную. Равнинная местность имеет слабовыраженные формы или почти совсем не имеет неровнос­тей; всхолмленная характеризуется чередованием сравнительно не­больших по высоте повышений и понижений; горная представля­ет собой чередование возвышений высотой более 500 м над уров­нем моря, разделенных долинами.

Масштабы изображения на плоскости

Масштаб — это отношение длины s линии на чертеже, плане, карте к длине S горизонтального проложения соответствующей линии в натуре, т.е. s:S. Масштаб обозначают либо дробью (чис­ловой), либо в виде графических изображений.

Числовой масштаб, обозначаемый 1/М, представляет собой правильную дробь, у которой числитель равен 1, а знаменатель М показывает, во сколько раз уменьшены линии местности при изо­бражении их на плане.

Изображение земной поверхности на плоскости

Поверхность Земли изображают на плоскости в виде планов, карт, профилей.

При составлении планов сферическую поверхность Земли проецируют на горизонтальную плоскость и полученное изображение уменьшают до требуемого размера. Как правило, в геодезии применяют метод ортогонального про­звания. Сущность его состоит в том, что точки местности переносят на горизонтальную плоскость по отвесным линиям, параллельным друг другу и перпендикулярным горизонтальной плос­кости.

Обозначение пунктов государственных геодезических сетей на местности

Геодезические пункты государственных сетей выбирают по возмож­ности на открытых, возвышенных местах местности, таким образом, чтобы с каждого из них была обеспечена прямая видимость по меньшей мере до трех соседних пунктов.

Геодезические пункты для долговременной сохранности надежно за­крепляют на земной поверхности геодезическими центрами (рис. 3), представляющими собой железобетонные монолиты, закладываемые ни­же глубины сезонного промерзания. Геодезический центр несет коорди­наты геодезического пункта.

Методы создания геодезических сетей

Плановое положение пунктов геодезических сетей создают методами триангуляции, трилатерации, полигонометрии, а также другими метода­ми, в частности, в последнее время назёмно-космическими методами с использованием систем спутниковой навигации («GPS»). В ближайшей перспективе наземно-космический метод создания геодезических сетей, учитывая его доступность, точность и простоту реализации, будет основ­ным.

Виды геодезических сетей

По своему назначению и точности геодезические сети разделяют на государственные, сети сгущения и съемочные сети.

Виды геодезических сетей

Виды геодезических сетей:

Государственные геодезические сети

Геодезическая сеть - система закрепленных на земной поверхности точек — геодезических пунктов, положение которых определено в общей системе координат.

Геодезические сети строят исходя из общего принципа геодезии — от общего к частному. Сначала на территории страны была создана ред­кая сеть геодезических пунктов, координаты которых определены с высокой точностью. Затем эта сеть была сгущена сетями с меньшими расстоя­ниями между пунктами, однако координаты пунктов этих более плотных сетей определялись соответственно с меньшей точностью.

Классификация строительных процессов

В строительстве производственные процессы классифицируют на две группы — внеплощадочные процессы и процессы строительной площадки (внутриплощадочные), каждая из которых решает определенные задачи и также имеет свою внутреннюю классифика­цию.

Основой классификации процессов строительного производства является подразделение их по технологическим признакам на заго­товительные, транспортные, подготовительные и монтажно-укла­дочные.

Содержание и структура строительных процессов

Строительных процессы невозможны без участия рабочих, которые используют технические, механические  средства, с помощью которых из строительных материалов выполняют строительные работы.

Структура строительных процессов имеет много факторов касающихся строительства и характеризуются специфическими особенностями, что обусловлено:
