Составление контурного топографического плана

Размеры листа бумаги или количество листов для со­ставления плана теодолитной съемки определяют по коор­динатам точек полигона. Для определения протяженности участка по оси X их ведомости координат выбирают наи­большую абсциссу х_тах и наименьшую x_min и берут их разность. Аналогично определяют протяженность его по оси У.

Кроме того, сверху для размещения картуша и рамки  нужно прибавить около 10 см, а в нижней части для мас­штаба, штампа и рамки — 8 см. Для размещения экспли­кации, описания смежеств рамки слева и справа надо оставить по 10 см. Тогда размер листа бумаги по оси X будет 57 + 18 = 75 см, а по оси У  86 + 20 = 106 см. Это и будут окончательные размеры.

Определив размеры листа бумаги для составления плана, приступают к построению координатной сетки. Ее строят в виде сетки квадратов со стороной 10 см, а для планов масштаба 1 : 25 000 — 8 см с помощью циркуля-измерителя и масштабной линейки, линейки Дробышева, линейки ЛБЛ, координатографа, шаблонов.

Построение координатной сетки при помощи циркуля-измерителя и масштабной линейки производится для пла­нов небольших размеров. Для этого на листе бумаги про­водят диагонали и от точки их пересечения циркулем-измерителем на них откладывают одинаковой длины от­резки 20—25 см. Полученные точки на диагоналях соеди­няют линиями карандашом. В результате получают пря­моугольник. Взяв по масштабной линейке циркулем-измерителем отрезок 10 см, а для масштаба 1 : 25 000 — 8 см, откладывают его на сторонах прямоугольника из кон­цов одной из его сторон. Противоположные точки соеди­няют линиями. Пересечение этих линий образует коорди­натную сетку. Построенную координатную сетку прове­ряют при помощи циркуля-измерителя и масштабной ли­нейки. Длина диагоналей должна равняться 14,14 см и 11,31 см или отклоняться от их величины не более чем на 0,2 мм. Вертикальные линии сетки принимают за па­раллельные оси X, а горизонтальные — за параллельные оси У. На листах большего формата координатную сетку строят с помощью вышеуказанных приспособлений и приборов. Линейка Дробышева представляет собой металличе­скую линейку с шестью окошками, расположенными на расстоянии 10 см одно от другого. Края окошек скошены и представляют собой дуги, проведенные радиусом с на­чального штриха 0 (рис.9). Конец линейки также ско­шен и представляет собой дугу радиусом 70,71  см, так    как   для    квадрата    50X50   см   диагональ   равна  = 70,71 см.

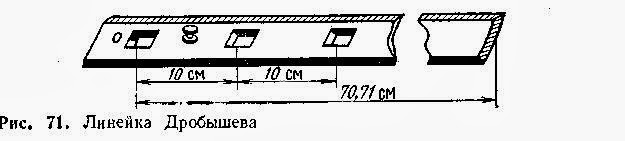

Линейка Дробышева

При построении координатной сетки линейку Дробышева укладывают параллельно нижнему краю листа бу­маги на расстоянии 8—10 см от него и вдоль ее скошен­ного края прочерчивают твердым карандашом прямую линию (рис. 10 а). Уложив линейку на прочерченную линию, чтобы начальный штрих совпал с точкой А, вдоль скошенных краев окошек прочерчивают дуги. Далее, уложив линейку примерно перпендикулярно к прочер­ченной линии, а начальный штрих совместив с точкой А, вдоль скошенных окошек прочерчивают дуги. Затем ли­нейку укладывают по диагонали так, чтобы ее начальный штрих совпал с точкой В, а скошенный край конца ли­нейки пересекал бы последнюю дугу для получения точки С.



Последовательность построения координатной сетки линейкой Дробышева

Аналогично находят правую верхнюю вершина квадрата D. Для контроля началь­ный штрих линейки прикладывают к точке С, тогда дуга шестого окошка должна пройти через точку D. Расхожде­ние допускается не более 0,2 мм. При допустимости рас­хождения прочерчивают дуги по линиям BD и CD. Противоположные штрихи соединяют и по­лучают координатную сетку. В таком же по­рядке линейкой Дробышева можно построить координат­ную сетку в виде прямоугольника размером 30x40 см, диагональ которого равна 50 см. После построения координатную сетку проверяют циркулем-измерителем по масштабной линейке или специальными линейками. Если расхождение будет превышать 0,2 мм, то координатную сетку строят заново.

Построение координатной сетки и нанесение точек на план по координатам при помощи полевого координато­графа осуществляется в экспедиционных условиях, а ста­ционарного — в специализированных предприятиях с точ­ностью 0,05 мм.

Шаблон для построения координатной сетки представ­ляет собой металлический лист с отверстиями в вершинах квадратов, через которые тонкой иглой накалывают точки на бумаге.

Для нанесения на план точек по координатам нужно определить положение осей координат или линий, парал­лельных осям координат. Для этого выбирают такие ли­нии сетки с учетом размера плана, чтобы точки, имеющие самые большие и самые малые значения координат, разместились в пределах сетки координат, а план – в центре листа.

При расположении плана на нескольких листах координатную сетку подписывают.
