Штативы визирные цели для теодолитов

Для установки теодолитов на местности используют штативы. Верхняя часть штатива представляет собой горизонтально расположенную металлическую площадку 1, называемую головкой. В середине головки размещается отверстие, через которое пропус­кают становой винт 2, крепящий теодолит со штативом. С головкой соединены нераздвижные (постоянной длины) и раздвижные (пе­ременной длины) ножки 3.

Штативы:

а — типа ШН; б — типа ШР;

1 — головка (площадка); 2 — становой винт; 3 — ножка; 4 — наконечник;

5 — ремень для переноски; 6 — упор; 7 — ограничитель; 8 — зажимной блок

Ножки вдавливают в грунт для придания устойчивости штативу. Раздвижные ножки позволяют ре­гулировать высоту штатива. Штативы с нераздвижными ножками позволяют изменять высоту головки над поверхностью грунта в более ограниченных пределах, однако они более устойчивы.

Так как непосредственное визирование на точку, закреплен­ную в грунте знаком, бывает затруднено из-за неровностей мест­ности и растительности, над знаком устанавливают визирные цели, марки, вехи, шпильки.

Если требуется измерить угол с большой точностью, используют комплект визирных целей (КВЦ), который состоит из визирных марок 1, подставок 2 и штативов 3 (рис. 6, а). Стандартный набор КВЦ включает в себя также аккумуляторы, шнуры с вилками и лампы электрической подсветки для работы в ночное время или в шахтах.

Для центрирования визирной марки над точкой применяют оптический двусторонний отвес (ОДО).

Марку центрируют следующим образом.

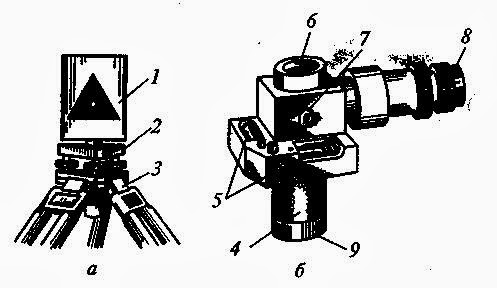

Элементы установки визирных целей:

а — комплект визирных целей; б — оптический отвес; 1 — марка; 2 — подставка;

3 — штатив; 4— вертикальная ось; 5— уровень; 6,9— объективы; 7— переклю­чатель направлений; 8 — окуляр

Штатив устанавливают над точкой, следя за тем, чтобы его головка была примерно горизонтальна, а центр находился над точкой. Подстав­ку с ОДО помещают на головке штатива. Глядя в окуляр 8, сме­щают по головке штатива подставку с ОДО до совпадения креста сетки нитей с точкой и в этом положении закрепляют ее. Выдви­гая - вдвигая ножки штатива, приводят пузырьки двух взаимно- перпендикулярных уровней 5 в нуль-пункт. При этом наведение креста сетки нитей на точку может немного нарушиться. Чтобы  исправить положение, слегка открепляют винт и перемещением  подставки вновь наводят ОДО на точку. В этом случае может незначительно нарушиться вертикальность оси ОДО. Восстанавливают ее подъемными винтами подставки. Центрирование и приведение оси ОДО в отвесное положение повторяют несколько раз, добиваясь совпадения креста сетки нитей визирной трубы отвеса  с точкой при положении уровней в нуль-пункте. По окончании центрирования подставки над точкой ОДО вынимают и на его место в подставку устанавливают визирную марку.

Вехи устанавливают, непосредственно совмещая заостренную часть с центром точки. Отвесность вех проверяют по вертикальной нити сетки трубы теодолита.

Поле зрения трубы при наведении на веху (изображение перевёрнуто).

Центр сетки трубы совмещают с её основанием.

Шпильки устанавливают при измерении углов с короткими сторонами. Остриё шпильки совмещают с центром знака, а их отвесность проверяют по вертикальной нити сетки трубы. С помощью оптического отвеса теодолит центрируют так же, как ОДО. Погрешность центрирования 0,5…..1,0 мм.
