Геодезические работы при возведении крупнопанельных зданий

При возведении крупнопанельных зданий с продольными не­сущими стенами наносят ориентирные риски для установки па­нелей стен, лестнично-лифтовых узлов и других элементов. Нано­сятся риски на верхних поверхностях перекрытий над смонтиро­ванными ниже этажами.

Ориентирные риски для наружных стен размечают с внутрен­ней стороны корпуса, средние продольные оси — со стороны, про­тивоположной лестнично-лифтовому узлу, а для стенок жестко­сти — с любой стороны.

Во всех случаях ориентирные риски разме­чают единообразно на всех этажах. Ориентирные и контрольные ориентирные риски наносят по три для каждой монтируемой па­нели: две в продольном и одну в поперечном направлениях.

Для зданий с поперечными внутренними несущими стенами направление разметки выбирают от габаритных осей к середине корпуса.

Разметку производят нарастающим итогом от начала разбивки с обязательным контрольным промером всех расстояний.

До установки панелей стен по высотным отметкам по резуль­татам нивелирования выравнивают монтажный горизонт. Для это­го нивелируют все опорные плоскости, на которые будут уста­навливаться панели стен. Отметки определяют не менее чем в двух точках под каждую панель. Нивелирную рейку устанавлива­ют таким образом, чтобы определялась наивысшая точка опорной плоскости (обычно стыки смежных перекрытий или пере­крытий и наружных стен). Отметку наивысшей точки монтажно­го горизонта увеличивают на минимальную толщину растворной постели и по найденной отметке раствором выравнивают мон­тажный горизонт. Для этого из небольших порций раствора уст­раивают маяки 1, которые служат уровнями для рас­стилаемого раствора.

Положение панелей в нижнем сечении относительно осей выверяют, совмещая боковую и торцовую грани с ориентирными ; рисками 7. С контрольными ориентирными рисками совмещают, монтажные уголки или Т-образные упоры 6, при этом совмещают продольную и торцовую грани с щечками 10 уголков или упоров.

Выравнивание монтажного горизонта:                                                                 а — установка маяков под панели; 6 — выравнивание стен и перекрытий;1— маяки

В отвесном положении панели наружных и внутренних стен временно закрепляют и выверяют с помощью индивидуального или группового монтажного оснащения.

При выверке панелей стен в отвесном положении с помощью индивидуального оснащения — телескопических под­косов 1 по низу панелей — ориентируются упорами 5. Отвесность панелей стен проверяют рейкой с уровнем или рейкой-отвесом 2.

Выверка панелей в нижнем сечении относитель­но осей: 1 — скоба; 2 — упор;

3 — уро­вень; 4 — дюралюминиевая тру­ба; 5 — выверяемая панель; 6 — Т-образный упор; 7—ориентирная риска; 8 — окно; 9 — уста­новочная риска;

10 — щечки уголка и упора

Выверку с применением группового монтажного оснащения выполняют тремя горизонтальными связями 1-двумя сверху и по одной снизу

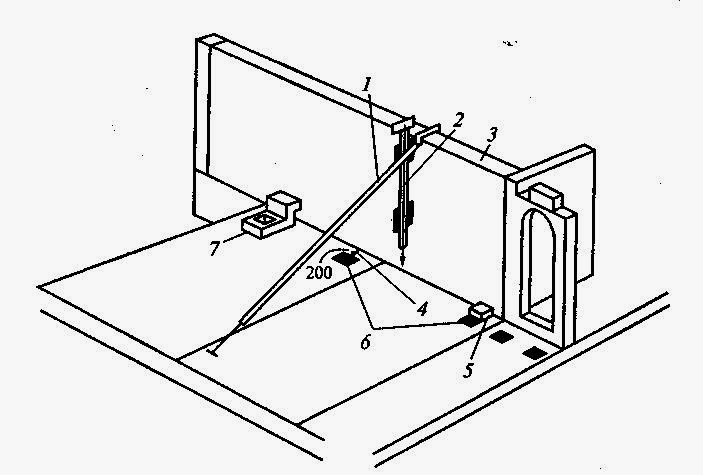

Выверка панелей в отвесном положении:

1 — телескопический подкос; 2 — рейка-отвес; 3 — выверяемая панель; 4 —

ориентирные риски; 5 — упор; 6 — окно; 7 — уголок

Групповое монтажное оснащение: 1 — горизонтальная связь; 2 — базовая панель; 3 — панель наружной стены; 4 — панель внутренней стены; 5 — щечки вилочного захвата; В + δ— половина тол­щины панели и погрешность изготовления панели; В — толщина панели; D₀ — проектное расстояние между осями панели

 (в проеме для пропуска коммуникаций). Проектное положение (расстояние Д) несущих панелей внутрен­ней стены 4 фиксируют по их геометрическим осям, начиная от базовой панели 2, которую выверяют обычными способами. Воз­можное отклонение компенсируют тем, что расстояние между зах­ватками всегда сохраняется равным проектному. Щечки 5 вилоч­ных захватов зажимают панель 4 с обеих сторон.

Для разметки ориентиров и выверки панелей стен применяют шаблоны, позволяющие получить на монтажном горизонте ори­ентирные риски под установку низа панелей стен по металличес­кой ленте. Используют и другие комплекты монтажной оснастки, правила применения которой приведены в инструкциях и долж­ны быть изучены до начала работы. Любую монтажную оснастку перед применением проверяют — измеряют расстояния между ори­ентирами на шаблонах и сравнивают их с проектными.

При исполнительной съемке в плане в крупнопанельных зда­ниях фиксируют все отклонения наружных стен, лифтовых шахт и стенок жесткости от их проектного положения. В зданиях с про­дольными несущими стенами определяют точность монтажа па­нелей стен по продольным осям, в зданиях с поперечными несу­щими стенами — по поперечным осям. Измерения производят на каждом этаже. Пример записи результатов исполнительной съем­ки крупнопанельного здания

приведен на рис. 13.

Пример исполнительной съемки крупнопанельного здания:                             а — в плане; б — по высоте; 1 — отклонение опорных площадок до маяков;              2,3 — смещение панелей соответственно в нижнем сечении и от вертикали
